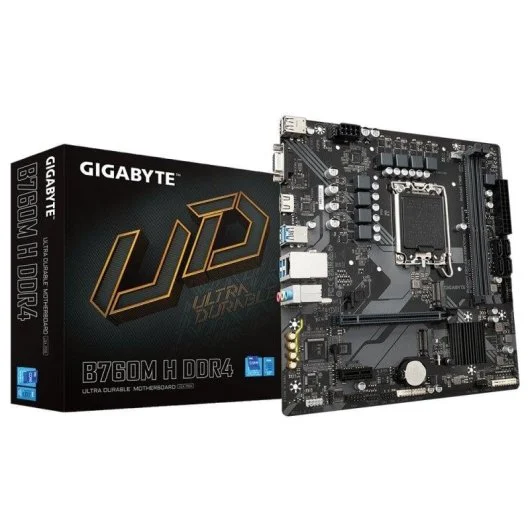

Placa Base GIGABYTE B760M H DDR4 Rev. 1.0 | LGA1700 | DDR4 | micro ATX

Características principales

GIGABYTE B760M H DDR4: una plataforma LGA1700 práctica y económica

Esta placa está especialmente indicada para configuraciones donde se quiere
aprovechar memoria DDR4 y procesadores Intel LGA1700 sin asumir el coste
de una plataforma DDR5. Mantiene almacenamiento NVMe PCIe 4.0, una ranura
gráfica PCIe 4.0 x16 y todas las conexiones esenciales para un PC gaming,
doméstico o profesional.

Socket Intel LGA1700

Compatible con Intel Core de 12ª, 13ª y 14ª generación

La GIGABYTE B760M H DDR4 utiliza socket LGA1700 y admite procesadores
Intel Core de 14ª, 13ª y 12ª generación, además de modelos Pentium Gold
y Celeron compatibles incluidos en la lista oficial de CPU de GIGABYTE.

Para determinados procesadores puede ser necesaria una versión concreta de BIOS.
Comprueba siempre la lista oficial de CPUs compatibles antes del montaje.

Intel B760 Express

Chipset pensado para configuraciones Intel equilibradas

El chipset Intel B760 proporciona una plataforma moderna para procesadores
LGA1700, almacenamiento PCI Express 4.0, múltiples conexiones USB y memoria
DDR4 con soporte para Intel Extreme Memory Profile.

Digital VRM

Sistema híbrido digital 6+1+1 fases

GIGABYTE equipa esta placa con una solución Hybrid Digital VRM de
6+1+1 fases para suministrar alimentación al procesador y a los
diferentes subsistemas de la plataforma.

Memoria DDR4

Hasta 64 GB en Dual Channel

La B760M H DDR4 dispone de dos ranuras DDR4 DIMM con capacidad total
de hasta 64 GB, utilizando módulos de hasta 32 GB cada uno.
La plataforma funciona en arquitectura Dual Channel.

DDR4-3200

Compatible con múltiples velocidades DDR4

GIGABYTE especifica soporte para memoria DDR4 a 3200, 3000, 2933,
2666, 2400 y 2133 MT/s. La velocidad efectiva disponible depende
del procesador y de los módulos de memoria instalados.

Intel XMP

Soporte para perfiles Extreme Memory Profile

La placa admite módulos de memoria con Intel Extreme Memory Profile,
permitiendo aplicar perfiles XMP compatibles desde BIOS para configurar
automáticamente determinados parámetros de la memoria.

PCI Express 4.0

PCIe 4.0 x16 para la tarjeta gráfica

La ranura gráfica principal está conectada directamente al procesador
y funciona mediante PCI Express 4.0 x16. Está preparada para instalar
tarjetas gráficas gaming actuales compatibles.

La ranura gráfica principal de este modelo utiliza PCI Express 4.0,
no PCI Express 5.0.

EZ-Latch

Extracción más sencilla de la tarjeta gráfica

GIGABYTE incorpora su sistema EZ-Latch en la ranura PCI Express principal,
facilitando la liberación de la tarjeta gráfica durante tareas de
mantenimiento o actualización.

Expansión adicional

Ranura PCIe 3.0 x1

Además de la ranura gráfica principal, dispone de una conexión
PCI Express 3.0 x1 gestionada mediante el chipset Intel B760
para tarjetas de expansión compatibles.

Doble M.2 Gen4

Dos conexiones M.2 PCIe 4.0 x4

La GIGABYTE B760M H DDR4 incorpora dos ranuras M.2 para unidades
SSD NVMe. Ambas admiten almacenamiento PCI Express 4.0 x4/x2
en formato M.2 2280.

SATA

Cuatro conexiones SATA 6 Gb/s

Además de sus dos conexiones M.2, la placa dispone de cuatro puertos
SATA 6 Gb/s para SSD SATA, discos duros y otros dispositivos compatibles.

Intel RAID

RAID para almacenamiento SATA

La plataforma admite configuraciones RAID 0, RAID 1, RAID 5
y RAID 10 para dispositivos de almacenamiento SATA compatibles.

Gigabit Ethernet

LAN Realtek de hasta 1 Gbps

La placa incorpora un controlador Realtek Gigabit Ethernet compatible
con redes de 1 Gbps y 100 Mbps.

El puerto Ethernet de esta placa es Gigabit de 1 Gbps. No incorpora LAN 2.5 GbE.

Conectividad inalámbrica

No incorpora Wi-Fi ni Bluetooth

La GIGABYTE B760M H DDR4 Rev. 1.0 no integra conectividad Wi-Fi
ni Bluetooth. Si necesitas conexión inalámbrica puedes añadir posteriormente
un adaptador USB o una tarjeta PCI Express compatible.

USB

Hasta doce conexiones USB mediante panel e internos

La plataforma ofrece seis conexiones USB 3.2 Gen 1 de hasta 5 Gbps
y seis USB 2.0. Parte de ellas están disponibles en el panel trasero
y el resto mediante headers internos para los puertos de la caja.

Salidas de vídeo

HDMI 2.1 y D-Sub / VGA

Cuando se utiliza un procesador Intel que disponga de gráficos integrados,
la placa permite conectar una pantalla mediante HDMI 2.1 y otra mediante
el puerto analógico D-Sub.

Las salidas de vídeo integradas necesitan un procesador con GPU integrada.
Los procesadores Intel con sufijo F no proporcionan señal de vídeo mediante
las conexiones HDMI o VGA de la placa base.

Audio

Audio Realtek de hasta 7.1 canales

La placa incorpora un codec Realtek High Definition Audio compatible
con configuraciones de 2, 4, 5.1 y 7.1 canales. También proporciona
soporte para salida digital S/PDIF mediante un header interno.

Smart Fan 6

Gestión inteligente de la refrigeración

Smart Fan 6 permite monitorizar temperaturas y controlar la velocidad
de los ventiladores instalados. La placa dispone de un header para CPU
y dos conexiones adicionales para ventiladores del sistema.

RGB

Header RGB integrado

La placa incorpora un conector RGB LED para utilizar tiras de iluminación
compatibles dentro del ordenador.

Este modelo no dispone de headers Addressable RGB Gen2 indicados en su
especificación oficial. Incorpora un header RGB LED convencional.

Q-Flash

Actualización de BIOS mediante GIGABYTE Q-Flash

La placa es compatible con GIGABYTE Q-Flash, permitiendo actualizar
el firmware desde la interfaz de BIOS.

GIGABYTE especifica Q-Flash para este modelo. No debe confundirse con
Q-Flash Plus, disponible en otras placas con botón dedicado.

Conexiones adicionales

TPM, puerto serie y Clear CMOS

Para configuraciones profesionales y mantenimiento, la placa dispone
de header TPM compatible con el módulo GC-TPM2.0 SPI V2, conexión
para puerto serie y jumper Clear CMOS.

Formato micro ATX

Diseño compacto de 23 × 21,5 cm

La GIGABYTE B760M H DDR4 Rev. 1.0 utiliza formato micro ATX
con unas dimensiones de 23 × 21,5 cm, permitiendo montar equipos
compactos en cajas compatibles con micro ATX o ATX.

Antes de comprar

Comprueba procesador, memoria y conectividad
