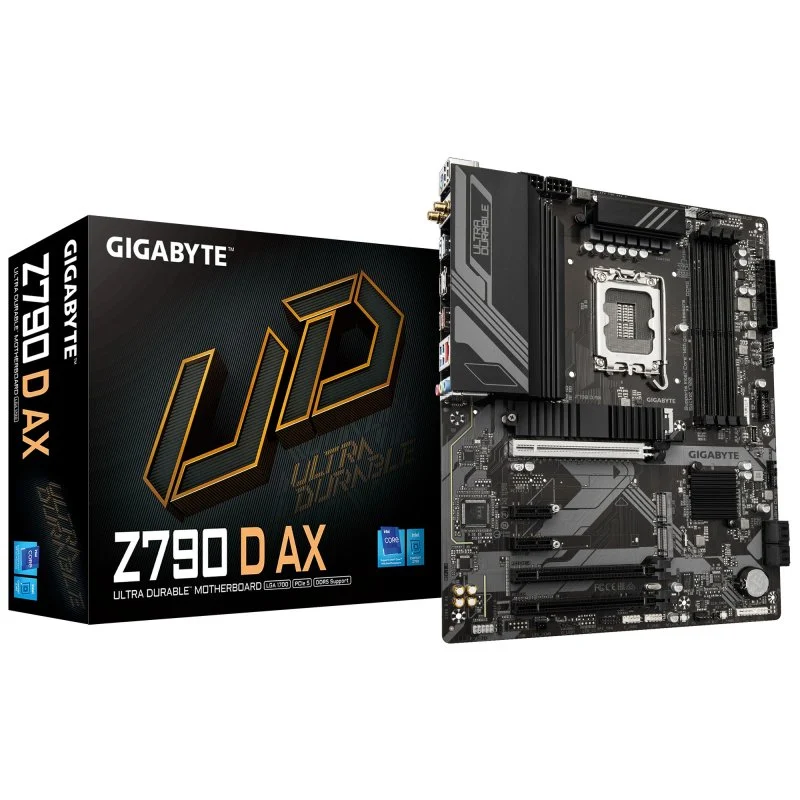

Placa Base GIGABYTE Z790 D AX | LGA1700 | DDR5 | Wi-Fi 6E | ATX

Características principales

GIGABYTE Z790 D AX: LGA1700, DDR5 y Wi-Fi 6E

Una placa especialmente interesante para ordenadores gaming,
profesionales y de alto rendimiento gracias a su combinación
de memoria DDR5, PCIe 5.0, almacenamiento NVMe Gen4,
Ethernet 2.5G y conectividad inalámbrica integrada.

Socket LGA1700

Compatible con Intel Core de 12ª, 13ª y 14ª generación

La GIGABYTE Z790 D AX utiliza socket Intel LGA1700 y admite
procesadores Intel Core de 14ª, 13ª y 12ª generación,
además de determinados Pentium Gold y Celeron incluidos
en la lista oficial de compatibilidad.

Comprueba siempre la lista oficial de CPUs y la versión de BIOS
requerida para el procesador que vayas a instalar.

Twin Hybrid Digital VRM

Sistema de alimentación 12+1+1

GIGABYTE equipa esta placa con una solución Twin Hybrid Digital
de 12+1+1 fases. Las doce fases principales utilizan una disposición
6+6 en paralelo destinada a proporcionar una alimentación estable
a procesadores Intel de múltiples núcleos.

Solid Pin Power

Doble alimentación CPU de 8 pines

La Z790 D AX incorpora dos conectores ATX12V de 8 pines
para la alimentación del procesador y un conector ATX principal
de 24 pines, utilizando conectores Solid Pin de GIGABYTE.

Diseño térmico

Refrigeración para VRM y almacenamiento M.2

El diseño térmico incorpora un disipador MOSFET ampliado
para la etapa de alimentación y M.2 Thermal Guard para ayudar
a controlar las temperaturas del almacenamiento NVMe durante
cargas sostenidas.

Memoria DDR5

Hasta 256 GB y DDR5-7600 mediante OC

La placa incorpora cuatro ranuras DDR5 DIMM en arquitectura
Dual Channel y admite hasta 256 GB de memoria,
con módulos de hasta 64 GB. Con procesadores y memorias compatibles,
GIGABYTE especifica velocidades de hasta DDR5-7600 MT/s mediante OC.

La frecuencia máxima depende del procesador, del número de módulos
instalados y del kit de memoria utilizado.

PCI Express 5.0

PCIe 5.0 x16 para la tarjeta gráfica

La ranura principal está conectada directamente al procesador
y funciona mediante PCI Express 5.0 x16, proporcionando una interfaz
preparada para tarjetas gráficas y dispositivos PCIe compatibles.

Expansión PCIe

Múltiples ranuras para tarjetas adicionales

Además de la ranura gráfica principal PCIe 5.0 x16,
dispone de una segunda ranura física x16 funcionando como
PCIe 4.0 x4, otra física x16 funcionando como PCIe 3.0 x1
y dos ranuras PCIe 3.0 x1.

El tamaño físico de una ranura PCIe no siempre coincide con el número
de líneas eléctricas disponibles.

Triple M.2 Gen4

Tres conexiones para SSD NVMe

La GIGABYTE Z790 D AX dispone de tres ranuras M.2.
La principal está conectada directamente al procesador y las otras
dos dependen del chipset Intel Z790.

La ranura gráfica principal es PCIe 5.0, pero los tres M.2
funcionan como máximo mediante PCI Express 4.0 x4.

Almacenamiento

Tres M.2, cuatro SATA y soporte RAID

Además de las tres conexiones M.2, incorpora cuatro puertos
SATA 6 Gb/s. La plataforma admite RAID 0, 1, 5 y 10
para almacenamiento NVMe y SATA compatible.

LAN 2.5 GbE

Ethernet Realtek de hasta 2,5 Gbps

La conexión de red cableada utiliza un controlador Realtek 2.5GbE
compatible con velocidades de 2,5 Gbps, 1 Gbps y 100 Mbps.

Wi-Fi 6E

Triple banda 2,4 / 5 / 6 GHz

La GIGABYTE Z790 D AX incorpora Wi-Fi 6E 802.11ax
con soporte para las bandas de 2,4 GHz, 5 GHz y 6 GHz
y canales de hasta 160 MHz.

Rev. 1.0 utiliza Intel Wi-Fi 6E AX211 y Rev. 1.1 utiliza
Realtek Wi-Fi 6E RTL8852CE. Ambas versiones mantienen Wi-Fi 6E.

Bluetooth 5.3

Conectividad inalámbrica para periféricos

Bluetooth 5.3 viene integrado junto con el módulo Wi-Fi,
permitiendo conectar mandos, teclados, ratones,
auriculares y otros dispositivos compatibles.

USB-C trasero

USB Type-C de hasta 10 Gbps

El panel trasero incorpora un USB Type-C compatible con
USB 3.2 Gen 2 de hasta 10 Gbps, acompañado por un USB Type-A
de 10 Gbps y cuatro USB Type-A de 5 Gbps.

USB-C frontal

Conector Type-C para cajas compatibles

La placa dispone de un header interno USB Type-C compatible
con USB 3.2 Gen 1 y velocidades de hasta 5 Gbps.
También permite disponer de dos USB 5 Gbps y cuatro USB 2.0
adicionales mediante headers internos.

Salidas de vídeo

HDMI 2.1 y DisplayPort 1.2

Cuando se instala un procesador Intel con gráficos integrados,
la placa dispone de HDMI 2.1 y DisplayPort para conectar monitores.

Las salidas de vídeo dependen de las capacidades gráficas del procesador.
Los procesadores Intel con sufijo F no proporcionan señal mediante
las salidas de vídeo de la placa base.

Audio

Realtek High Definition Audio de hasta 7.1 canales

La placa utiliza un codec Realtek High Definition Audio
compatible con configuraciones de 2, 4, 5.1 y 7.1 canales
y dispone también de soporte para salida S/PDIF mediante header interno.

Smart Fan 6

Seis conexiones para ventiladores y bombas

Smart Fan 6 permite controlar ventiladores y bombas compatibles,
monitorizar temperaturas y configurar diferentes curvas
de refrigeración.

RGB Fusion

Dos conectores ARGB para iluminación

La placa dispone de dos headers Addressable LED para ventiladores,
refrigeraciones y tiras ARGB compatibles con RGB Fusion
y GIGABYTE Control Center.

Q-Flash Plus

Actualiza la BIOS sin CPU, RAM ni gráfica

Q-Flash Plus permite actualizar la BIOS utilizando una memoria USB
y la alimentación de la placa sin necesidad de instalar previamente
procesador, memoria o tarjeta gráfica.

Expansión adicional

Preparada para tarjeta Thunderbolt compatible

La placa incorpora dos conectores internos para determinadas
tarjetas de expansión Thunderbolt compatibles de GIGABYTE.

Thunderbolt no viene integrado en el panel trasero y requiere
una tarjeta de expansión compatible.

Formato ATX

30,5 × 24,4 cm

La GIGABYTE Z790 D AX utiliza formato ATX estándar,
proporcionando espacio para cuatro módulos DDR5,
tres SSD M.2 y múltiples tarjetas PCI Express.

Antes de comprar

Comprueba procesador, memoria y almacenamiento
